Monitor LED Guide

Written By Arfan Asri on Kamis, 09 Januari 2014 | Kamis, Januari 09, 2014

Monitor LCD memiliki metode pencahayaan yang berbeda2, ada yang menggunakan CCFL dan LED.

Seperti yang telah kita ketahui bersama, LED (Light Emitting Diode) adalah teknologi yg lebih baru dibanding CCFL (Cold Cathode Fluorescent Lamp).

Kita telah terbiasa menyebut LCD yg bermetode CCFL dengan sebutan LCD dan LCD yg bermetode LED denganLED.

Beberapa keunggulan LED dibanding CCFL yang sudah diakui dunia, seperti:
1. Lebih Hemat Energi (konsumsi Listrik)
2. Monitor LED bisa lebih tipis dan ringan dibanding Monitor CCFL
3. Contrast Ratio lebih tinggi
4. LED tidak mengandung MERKURI, HALOGEN dan TIMBAL

SEKILAS CARA KERJA MONITOR LCD


Courtesy of youtube.com & engineerguy.com

SEKILAS TYPE2 PANEL

TN ( Twisted Nematic )
Panel yg saat ini paling umum digunakan untuk monitor LCD.
Kelebihannya pada BIAYA PRODUKSInya yg murah dan RESPONSE TIMEnya yang baik.
Kekurangannya pada VIEWING ANGLE, REPRODUKSI WARNA dan CONTRAST RATIO yg masih dibawah type lain.

Vertical Alignment ( VA )
Panel ini memberikan VIEWING ANGLE dan REPRODUKSI WARNA yg lebih baik dibandingkan TN, namun memiliki RESPONSE TIME yg lebih rendah dibanding TN.
VA ada 2 macam :
Multi-domain Vertical Alignment ( MVA ) dikembangkan oleh FUJITSU
Patterned Vertical Alignment ( PVA ) dikembangkan oleh joint venture SAMSUNG & SONY pada waktu itu.

Advanced Fringe Field Switching ( AFFS )
Teknologi Panel yg dikembangkan oleh Hydis Technologies Co., Ltd, Korea ini baik dalam performanya, dgn mengoptimalkan WHITE GAMUT yg berimbas pada meningkatnya produksi warna putih/abu2. Panel ini mirip2 dgn IPS.
Teknologi Panel ini pada bulan MEI 2011 dilaporkan digunakan pada AMAZON KINDLE ebook reader.

Advanced Super View ( ASV )
Atau biasa dikenal juga dgn 'axially symmetric vertical alignment'.
Dikembangkan oleh SHARP. Kelebihannya pada VIEWING ANGLEnya yg luar biasa.

Plane Line Switching ( PLS )
Dikembangkan oleh SAMSUNG. Kelebihannya pada KUALITAS GAMBAR, VIEWING ANGLE dan BRIGHTNESS dgn Biaya Produksi yg lebih 'bersahabat'.
Teknologi PLS ini dijadwalkan akan memulai debutnya di pasaran dalam peluncuran SAMSUNG seri S27A850 and S24A850 September 2011.

In-Plane Switching ( IPS )
Awalnya dikembangkan oleh HITACHI pada tahun 1996 untuk memperbaiki kelemahan2 pada panel TN. RESPONSE TIME IPS yg dihasilkan pada saat itu lumayan lambat.
IPS termasuk Panel yg paling sering ber-EVOLUSI karena prospek pengembangan teknologinya yg sangat baik.
2 Perusahaan yg kelihatan cukup serius mengembangkan IPS adalah HITACHI dan LG
HITACHI : Super TFT (IPS) 1996, Super-IPS 1998, Advanced Super IPS 2002, IPS Provectus 2004, IPS Alpha 2008, IPS Alpha Next Gen 2010.
LG : Super IPS 2001, Advanced Super IPS 2005, Horizontal IPS 2007, Enhanced IPS 2009, Professional IPS 2010, Advanced High Performance IPS 2011.

Untuk saat ini yang biasa kita temui sehari2 adalah TN, PVA dan IPS.
Kita tunggu DEBUT SAMSUNG dengan PLSnya, mdh2an bisa membuat persaingan makin panas yg berimbas pada makin kompetitifnya harga.

INFO LENGKAPNYA BISA KLIK DISINI dan DISINI

VIDEO Perbedaan TN dan IPS PANEL


Courtesy of youtube.com

PORT2 YG UMUM DITEMUI PADA MONITOR

D-SUB (VGA STANDAR) - OUTPUT ANALOG

DVI - Digital Video Interface (Kualitas OUTPUT lebih baik dari D-SUB) - OUTPUT DIGITAL
DVI-I (Integrated - bisa ANALOG/DIGITAL)

DVI-D (DIGITAL saja)

COMPARE DVI-I dan DVI-D

HDMI - High Definition Multimedia Interface (ada beberapa versi : 1.3, 1.4, dll) - OUTPUT DIGITAL
HDMI membawa data AUDIO dan VIDEO digital

DISPLAY PORT (PORT terbaru penerus HDMI) - OUTPUT DIGITAL
DISPLAY PORT pada Kiri Bawah (bisa ditemui pada product2 high end)

ISTILAH2 YANG BIASA DITEMUI

PIXEL
Titik2 bersinergi dalam monitor yang menghasilkan warna dan gambar
biasanya ditulis seperti ini : 1920x1080, dll
artinya monitor tersebut memiliki jumlah pixel 1920 (kiri-kanan dalam 1 baris pixel) dan 1080 (atas-bawah dalam 1 kolom pixel).Total ada 2 juta pixel lebih di monitor tersebut (kalikan saja panjang x lebarnya)
1 PIXEL terdiri lagi dari 3 sub-pixel (merah,hijau dan biru, kecuali yg memakai teknologi QUATRON ada tambahan warna KUNING)

Diameter pixel berkaitan dgn ukuran layar dan resolusinya.
Monitor 21.5"(1920x1080) PASTI punya diameter pixel yg lbh kecil dibanding monitor 23"(1920x1080).
Untuk 21.5" punya diameter pixel 0.248mm, sedangkan 23" diameter pixelnya 0.265mm.

ASPECT RATIO
Adalah Ratio perbandingan layar monitor
contoh : (4:3, 16:9, 16:10 dll)




INCH( atau " )
Dipakai untuk menerangkan lebar layar secara diagonal (kiri bawah-kanan atas).
Contoh : MONITOR 21.5 inch, 20", dll

FULL HD
FULL HIGH DEFINITION
Menerangkan bahwa ukuran pixel monitor tersebut adalah (1920x1080) atau 1080p

FULL HD merujuk pada monitor yg memiliki ukuran PIXEL 1920x1080 ( atau biasa juga ditulis 1080p )
HD READY pada awalnya merujuk pada monitor (komputer maupun tv) yang memiliki PIXEL 1280x720 ( 720p )
Tetapi kemudian berkembang istilah HD READY 1080p.

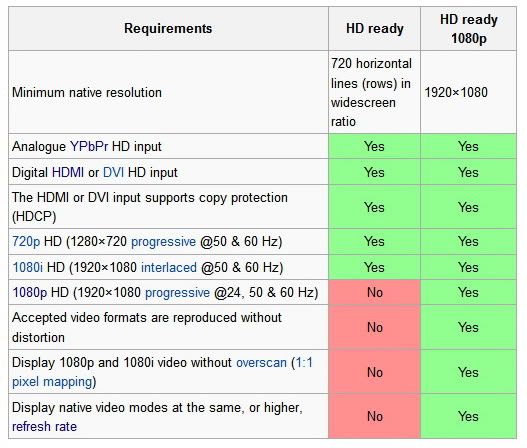

BEDA HD READY dan HD READY 1080p (bisa lihat tabel dibawah)

FULL HD dan HD READY adalah 2 keadaan yg berbeda.
FULL HD dan HD READY 1080p adalah sama, cuma masalah penamaan saja

Cd/m2
Candela per meter persegi ( contoh : 250 Cd/m2 )
Dipakai untuk menerangkan maksimal INTENSITAS CAHAYA yg bisa ditampilkan monitor.Makin besar nilainya, semakin besar juga INTENSITAS CAHAYAnya.
Kita bisa mengatur INTENSITAS CAHAYA monitor kita di setelan BRIGHTNESS

CONTRAST RATIO
Adalah Ratio yang dipakai untuk mengukur kemampuan monitor dalam menghasilkan titik putih terang dengan titik hitam gelap.
Biasanya ditulis seperti ini : 5000000:1, 10000:1, 10M:1, dll
Semakin besar CONTRAST RATIO (harus disesuaikan juga dengan indikator lain), semakin baik juga tampilan layar.

RESPONSE TIME
Adalah indikator yang dipakai untuk mengukur waktu yang dibutuhkan suatu PIXEL atas status on-offnya terhadap suatu kondisi (misalnya berubah dari warna A ke B, dll)
Biasanya memakai ms (mili second, contoh : 2ms, 5ms, dll)
Makin kecil angkanya, makin baik respon monitor (untuk gambar2 cepat, ghosting/bayangan bisa minimal atau bahkan tidak terdeteksi mata)

VIEWING ANGLE
Adalah besaran sudut yang dicantumkan untuk menerangkan sampai sudut maksimal berapa monitor masih bisa terlihat gambarnya.
Biasanya 160-170°(derajat)
Untuk teknologi IPS PANEL diklaim minimal bisa 176°

COLOR GAMUT/GAMUT LEVEL
Dipakai untuk menerangkan kemampuan monitor dalam menampilkan LEVEL WARNA/Jangkauan Warna.
Contoh 68%,75%, 0.62, dll
Makin besar angkanya, makin besar juga LEVEL WARNA yang bisa ditampilkan.


source : kaskus
